車載電子系統的突波威脅與防護機制

隨著汽車智能化、電動化的發展，車載電子系統日益復雜，對電氣安全的要求也不斷提高。突波（Surge）現象，如靜電放電（ESD）、開關瞬態、雷擊感應等，可能引發電路損壞甚至系統癱瘓。因此，采用高性能抗突波電阻成為不可或缺的防護手段。

一、突波來源與危害

突波主要來源于以下幾種情況：

• 外部因素：雷擊電磁脈沖（LEMP）、鄰近線路干擾
• 內部因素：電機啟停、繼電器斷開、電源切換等產生的瞬態電壓
• 人為操作：插拔連接器時產生的電弧放電

二、RASS與RAS的核心防護機制

1. RASS車規抗突波電阻的工作原理：

• 采用高純度金屬氧化物材料，具有非線性伏安特性，在正常電壓下呈高阻態；當突波電壓超過閾值時迅速導通，將能量泄放至地線。
• 內置熱熔斷結構，防止過熱燒毀，提升系統安全性。

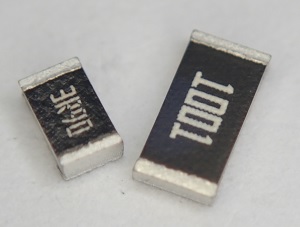

2. RAS抗突波電阻的特點：

• 基于厚膜或薄膜工藝制造，響應速度快（納秒級）
• 具備良好的長期穩定性，老化率低
• 支持表面貼裝（SMD）與通孔（THT）兩種封裝形式，適配多種板卡布局

三、實測數據對比與可靠性驗證

根據某第三方實驗室測試報告（2023年）：

• RASS系列在100A/8/20μs浪涌沖擊下連續100次測試后，阻值變化小于±2%
• RAS系列在50A/8/20μs沖擊下，平均壽命達20萬次，遠超行業標準要求
• 兩款產品均通過濕熱循環（85°C/85%RH, 1000h）與振動測試（10～2000Hz, 1g）

四、未來發展趨勢

隨著智能網聯汽車的發展，抗突波電阻正朝著以下幾個方向演進：

• 小型化與集成化：配合多層陶瓷電容（MLCC）實現一體化防護模塊
• 智能化監測：集成狀態檢測功能，可通過CAN總線上報電阻健康狀態
• 環保材料應用：采用無鉛、無鹵素配方，滿足歐盟RoHS & REACH法規

綜上所述，無論是RASS還是RAS抗突波電阻，都是保障車載電子系統穩定運行的重要基石。合理選型與科學布局，將顯著提升整車電氣安全等級。
